Теплообменник 159 ТКГ-1,6-М1/ 25-2-1 (ТУ 3612-024-00220302-02) Теплообменник с неподвижными трубными решетками и температурным компенсатором на кожухе горизонтальный (ТКГ), с кожухом диаметром 159 мм, на на условное давление в трубах и кожухе 1,6 МПа, исполнение по материалу М1, с трубами диаметром 25 мм, длиной 2м, 1 ходовой.
Материал: Обечайка и трубы теплообменные - Сталь 20, днища и трубная решетка - 09Г2С. Поверхность теплообмена 2м. кв.

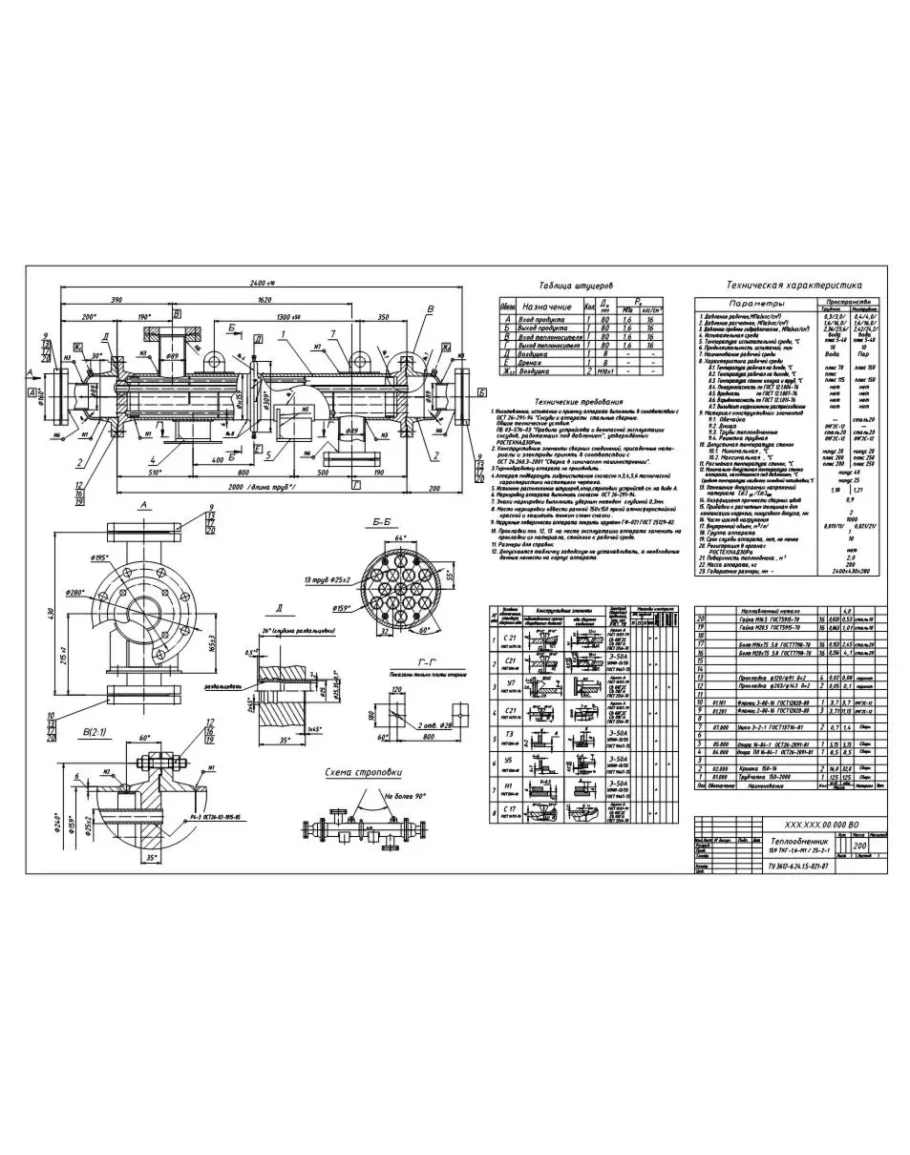

Рабочие чертежи (чертеж общего вида, спецификация, чертежи деталей и сборочных единиц).Формат PDF.
