Дипломный проект на тему: Многоэтажный гараж-стоянка на 500 машино-мест

Дипломный проект на тему: Многоэтажная гараж-стоянка на 500 машино-мест – под строительство в городе Астрахань

Многоэтажная гараж-стоянка представляет собой шестиэтажное здание (шесть надземных этажей и один подземный этаж.)

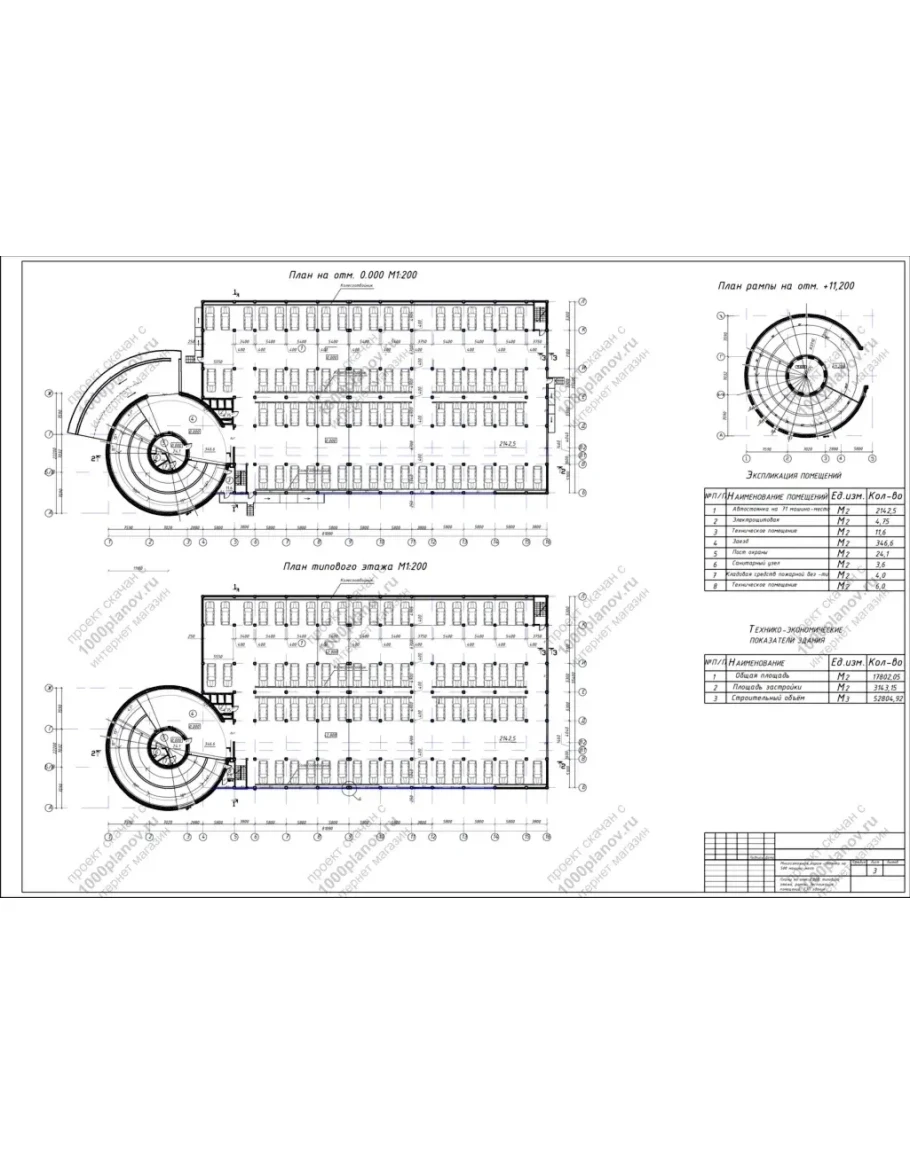

Въезд на этажи обеспечивается пристроенной двух - полосной рампой, по высоте подъема рампа одномаршевая. Радиус наружной стены рампы 11 м, внутренней 3,32 м. Высота этажа 2,8 м. Подземная часть стоянки рассчитана на 74 машиномест, наземная - на 426.

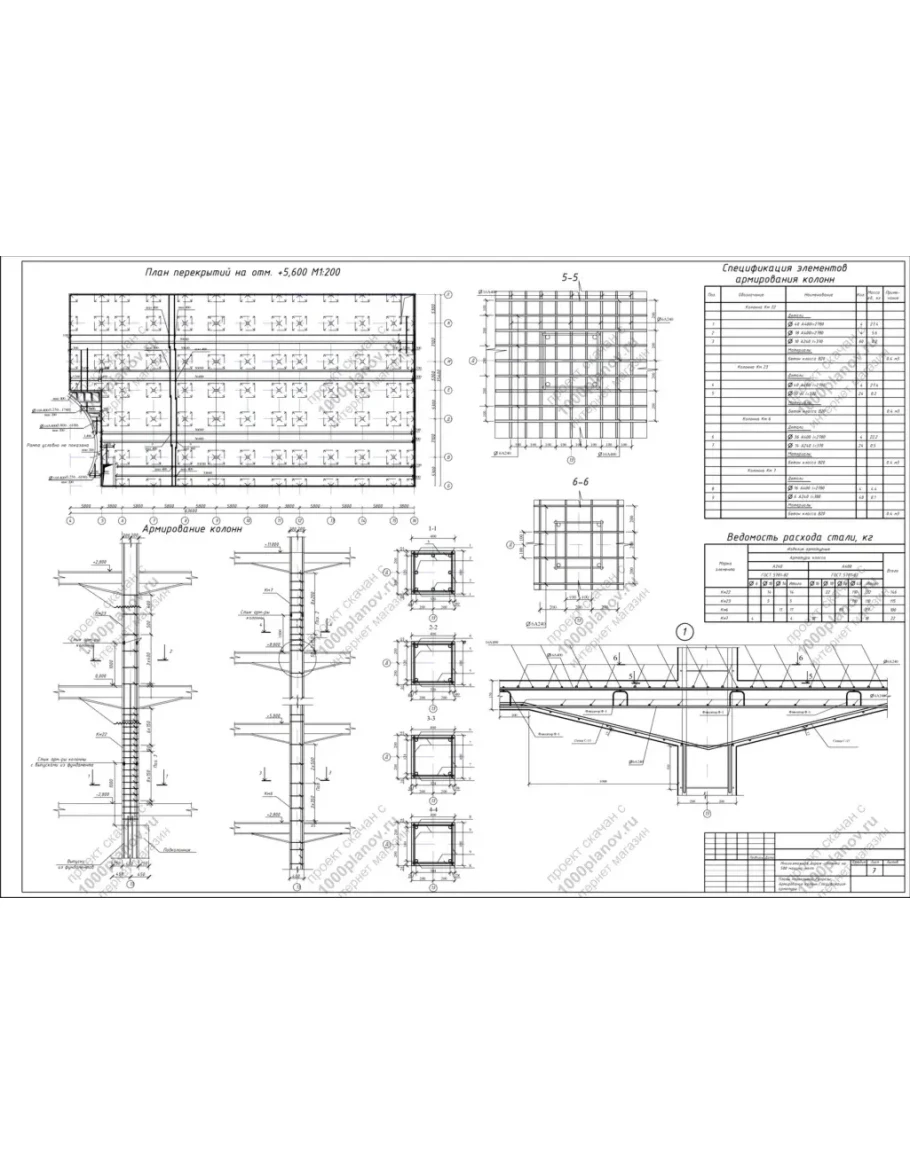

В расчётно- конструктивном разделе произведен расчет монолитного каркаса, плиты перекрытия и фундаментов. Так же произведено сравнение и выбор вариантов монолитного перекрытия с капителями и по безбалочной схеме.

В технологической части дипломного проекта были рассмотрены:
- технология возведения нулевого цикла;
- технология возведения надземной части здания.
- подбор машин и механизмов для отрывки котлована и перемещения грунта;
- подбор автомобильного и башенного кранов;
- подсчёт объёмов бетонных, опалубочных, арматурных работ и др.;
- составление технологических карт на армирование, устройство опалубки и бетонирование монолитного фундамента стаканного типа.
- мероприятия по охране труда, охране окружающей среды.

Графический материал представлен в формате AutoCAD DWG 2007.
Текстовой материал в формате Word doc.

Содержание архива:
1) Бесплатная часть:
-- демонстрация листов чертежей в сжатом виде, как растровые изображения с водным знаком 1024*724;
-- введение и обоснование из пояснительной записки;
2) Доступ по паролю (пароль содержится в файле получаемом после оплаты):
-- графическая часть 11 листов А1, в формате DWG 2007;
-- текстовая часть - пояснительная записка.
