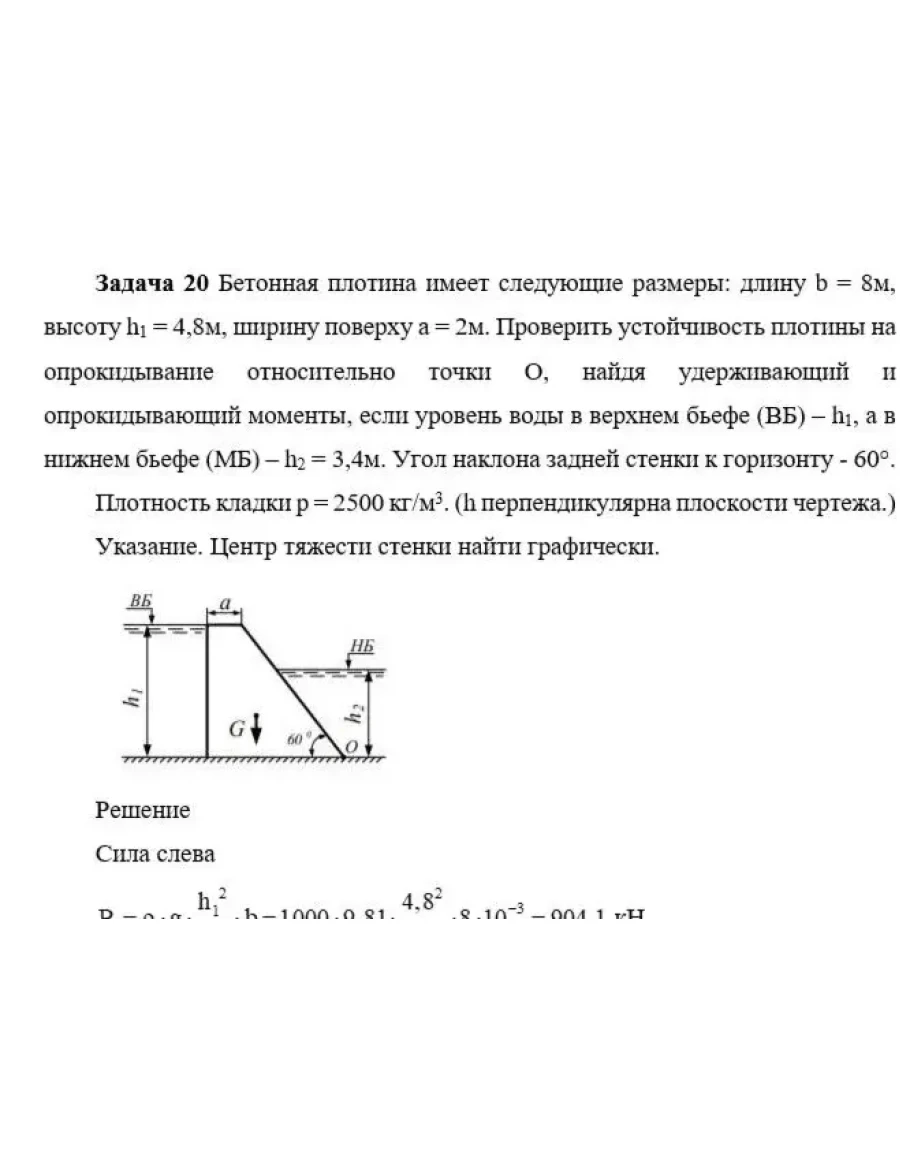

Задача 20 Бетонная плотина имеет следующие раз¬меры: длину b = 8м, высоту h1 = 4,8м, ширину поверху а = 2м. Проверить устойчивость плотины на опрокидывание относительно точки О, найдя удер¬живающий и опрокидывающий моменты, если уровень воды в верхнем бьефе (ВБ) – h1, а в нижнем бьефе (МБ) – h2 = 3,4м. Угол наклона задней стенки к горизонту - 60°.
Плотность кладки р = 2500 кг/м3. (h перпендикулярна плоскости чертежа.)
Указание. Центр тяжести стенки найти графически.
