Рабочий проект сетей связи энергоблока КС.
• организация прямой телефонной связи абонентов энергетического блока с диспетчером КС путем установки телефонного аппарата по месту (телефонный аппарат входит в комплект поставки СПС «АГАТ», устанавливаемой у диспетчера) через комплексную распределительную сеть промплощадки;
• телефонизация помещений энергетического блока путем установки телефонного аппарата аналогового, включаемого в ЦАТС SI-2000 VEGA, устанавливаемую в узле связи в здании АБК (телефонный аппарат входит в комплект поставки ЦАТС);
• радиофикация помещений энергетического блока путем установки акустической системы настенного типа SWS-03 от радиоузла через радиотрансляционную внутриплощадочную сеть промплощадки.
Трасса прокладки кабелей и проводов по стенам здания должна быть параллельна архитектурным линиям, для дизайна и удобства прокладки предусматривается кабельный канал с разделительной перегородкой.
Абонентская проводка радиотрансляционной сети в здании выполняется кабелем марки КМПЭВ 3x1.

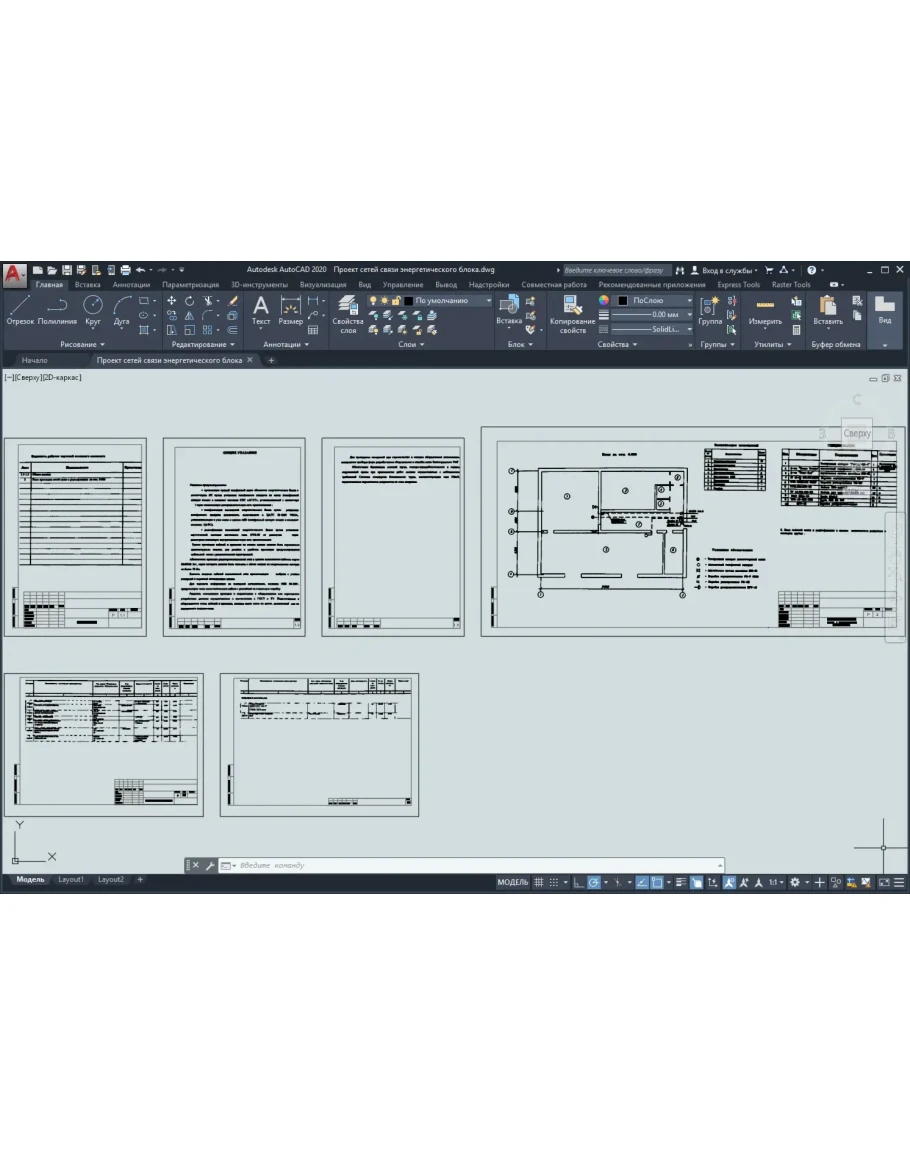

Формат файла: dwg, tif (AutoCAD 2010 не редактируемый)
Примечание: исходные файлы формата *.tif должны, находится в одной папке с файлом проекта *.dwg
Скачать файл «Проект сетей связи энергетического блока» >>>
Метки: газокомпрессорная станция, энергоблок
