Рабочий проект установки модульного ЗРУ 6 кВ.
Здание ЗРУ – модульное. Фундаменты под здание выполняются из унифицированных стоек УСО, заделываемых в сверленые котлованы с заделкой пазух бетоном. Ростверк – металлический, приподнятый над землей. В образованном пространстве под зданием устанавливаются металлические стойки с кронштейнами под кабели. Под зданием выполняется бетонное покрытие.
Проект содержит следующие материалы:
- Общие данные и чертежи для заказа модульного ЗРУ:

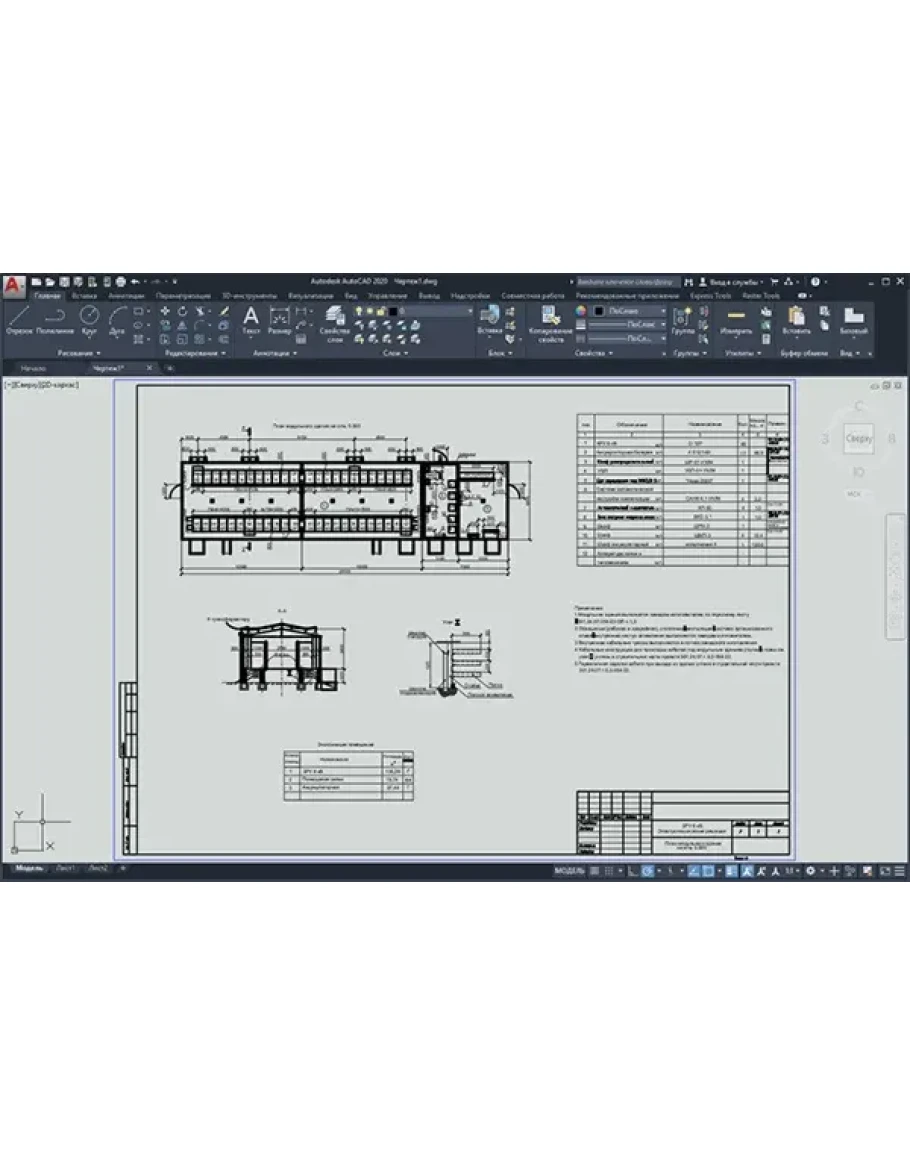

• План модульного здания на отм. 0.000.
• План модульного здания с указанием отверстий и кабельных лотков.
• Схема РУ 6 кВ.
• Спецификация оборудования, изделий и материалов.
- Раздел конструктивно-строительных решений на установку модульного ЗРУ:
• Общие данные.
• Схема расположения стоек фундамента.
• Схема расположения металлического ростверка.
• Узлы 1, 2.
• Узлы 3, 4.
• Схема расположения приямков.
• Приямок ПР1.
• Схема расположения бетонного покрытия под зданием ЗРУ.
• Схема расположения металлических конструкций под кабели.
• Стойки С1.

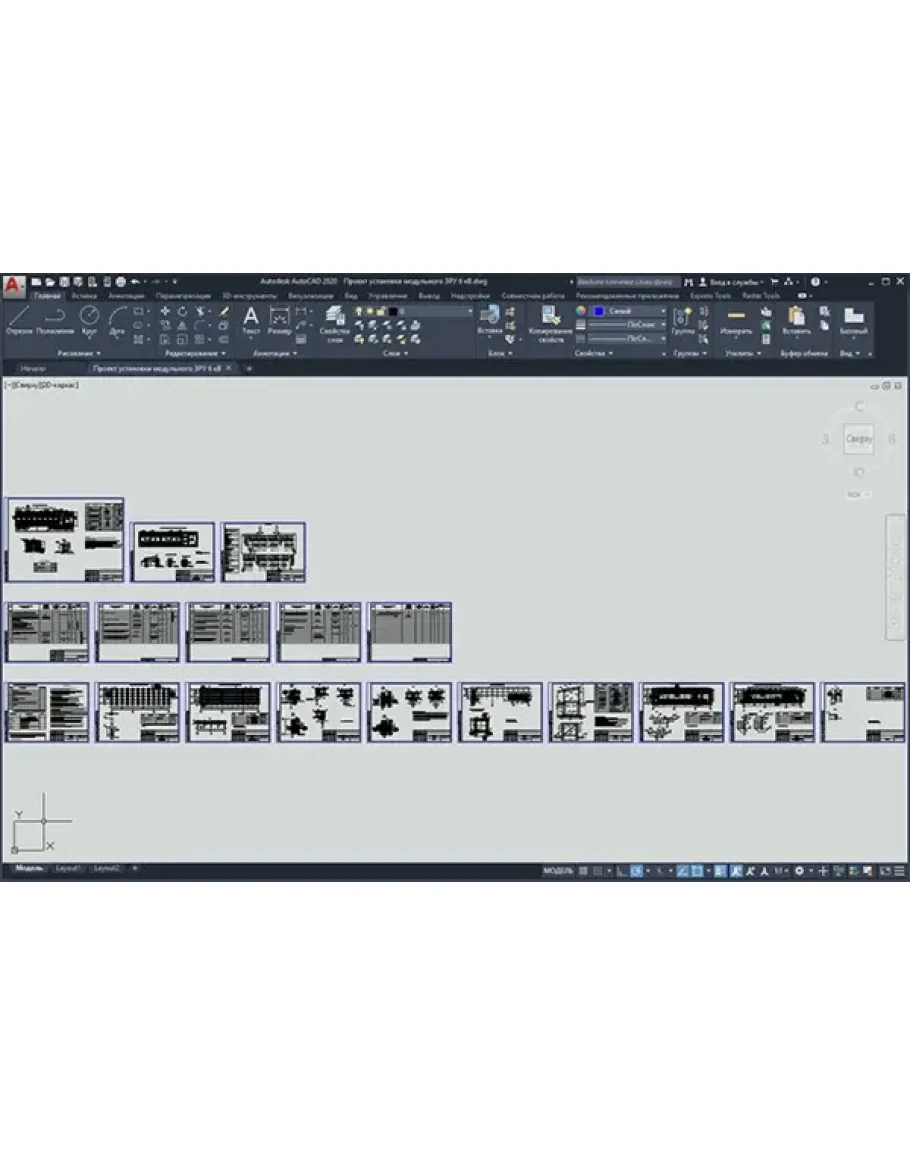

Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
