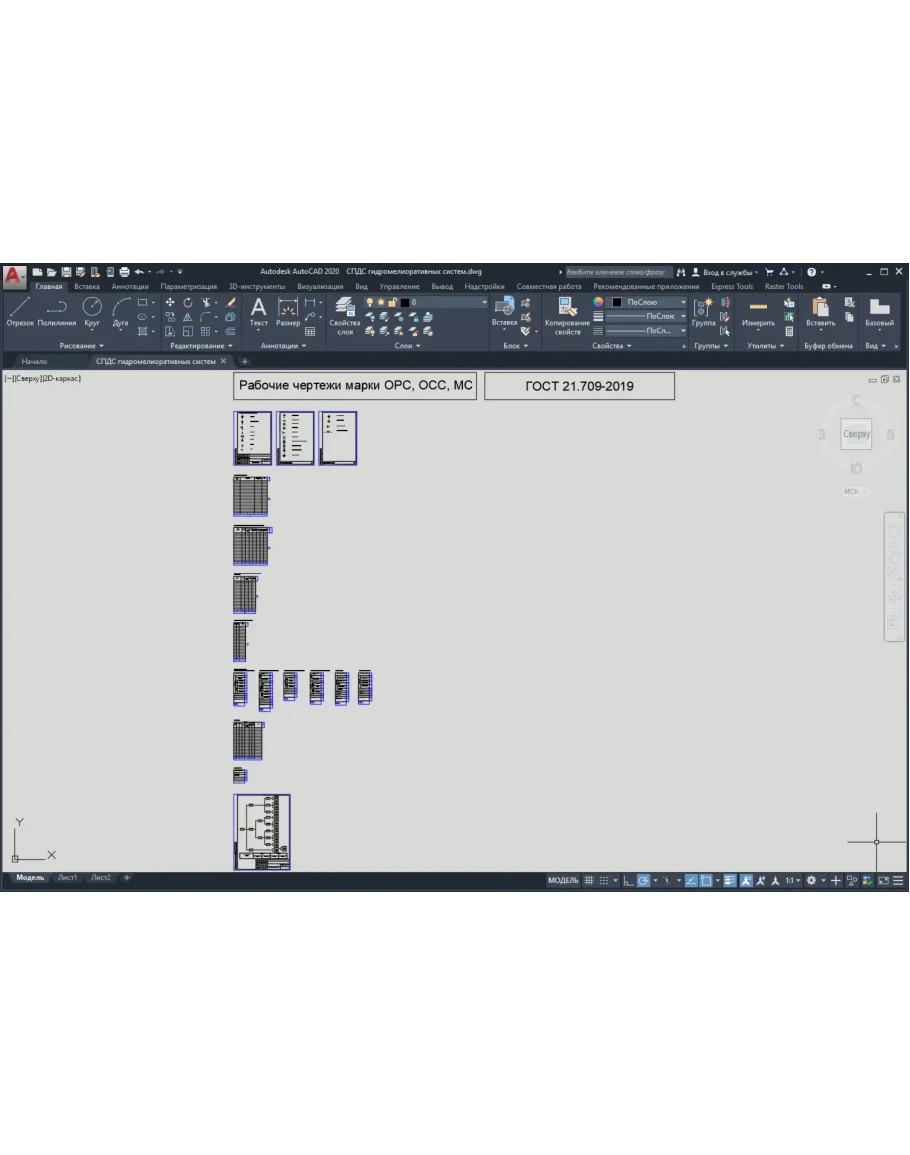

Сборник обозначений, таблиц, примеров и т.д. для разработки чертежей рабочих чертежей марки ОРС, ОСС, МС по ГОСТ 21.709-2019 «СПДС. Правила выполнения рабочей документации линейных сооружений гидромелиоративных систем».
Состав СПДС на гидромелиоративные системы:

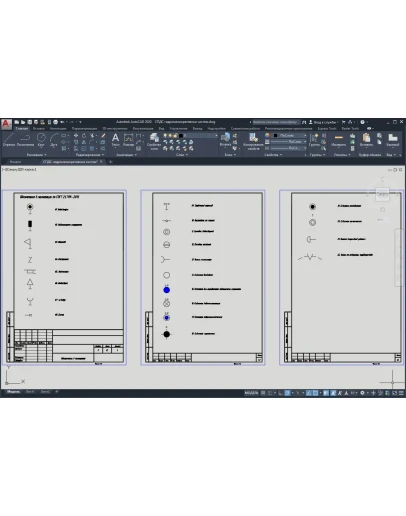

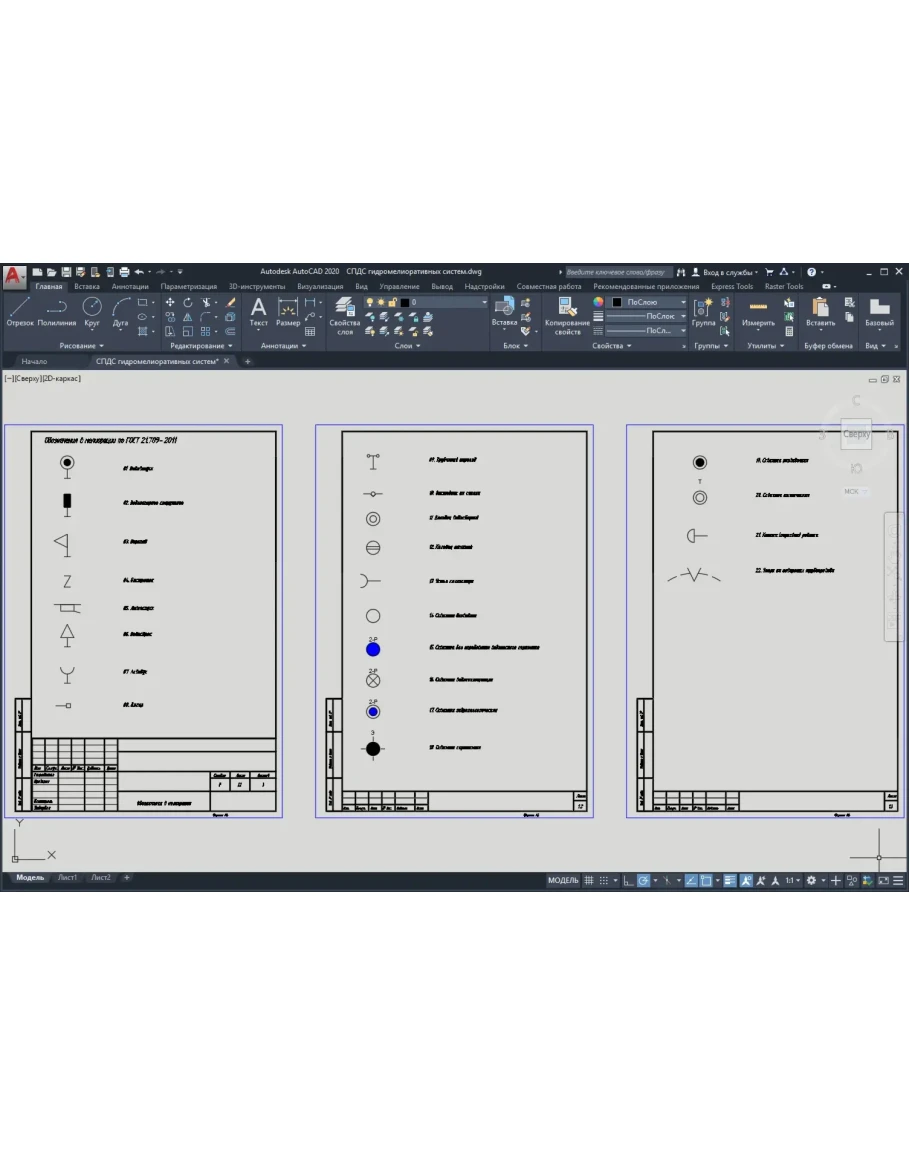

- Обозначения в мелиорации по ГОСТ 21.709- 2011.

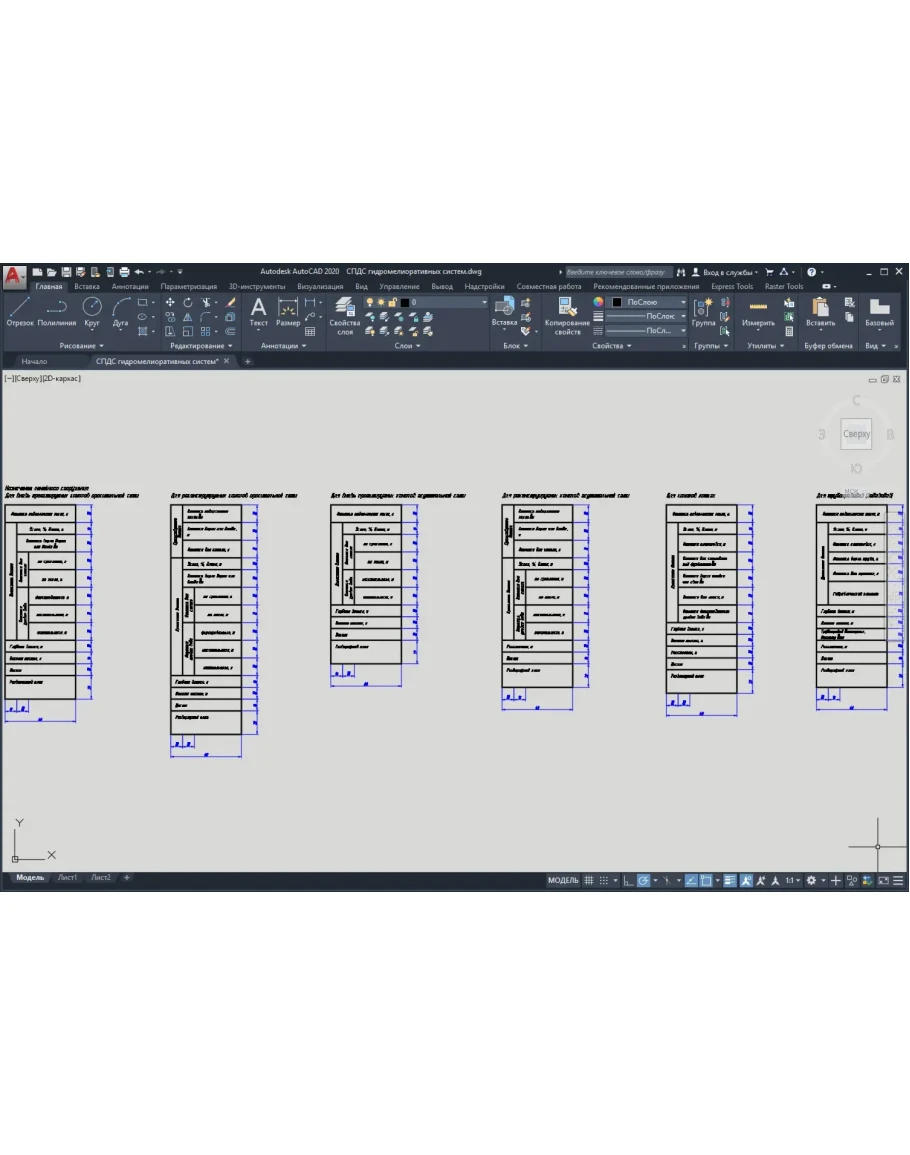

- Таблицы и боковики по ГОСТ 21.709-2019:
• Экспликация линейных сооружений.
• Основные гидротехнические расчетные показатели поперечных сечений каналов.
• Основные гидротехнические расчетные показатели поперечных сечений лотковых каналов.
• Классификация грунта по трудности разработки.
• Назначение линейного сооружения.
• Ведомость дрен.
• Поперечный профиль канала.
- Схема оросительной сети (пример).
Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
