Коллекция условно-графических обозначений используемых при построении алгоритмических, структурных и логических схем.
Условно-графические обозначения, для удобства, собраны в инструментальную палитру блоков AutoCAD.
Архив также содержит "УГО Алгоритмы и логика" выполненные, как стандартный чертеж формата AutoCAD2004/2010.
УГО составлены на основе:

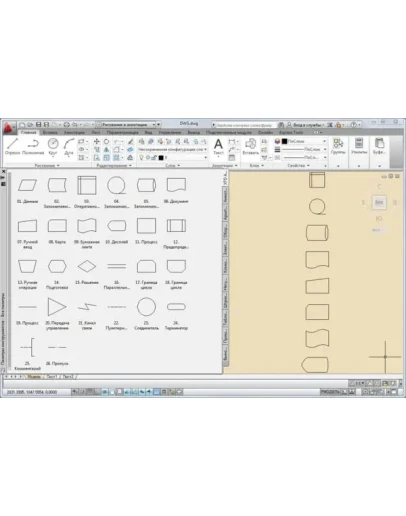

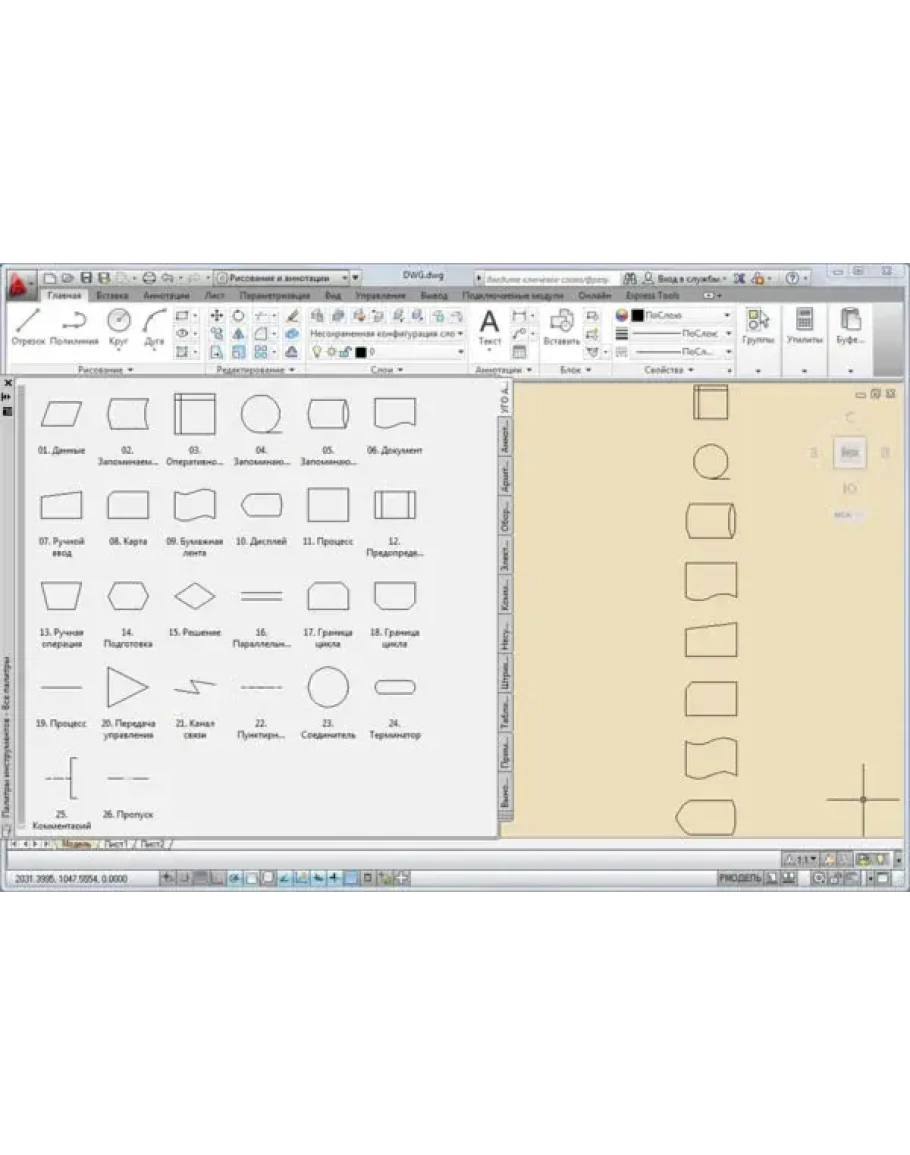

1. ГОСТ 19.701-90 «Схемы алгоритмов, программ, данных и систем»

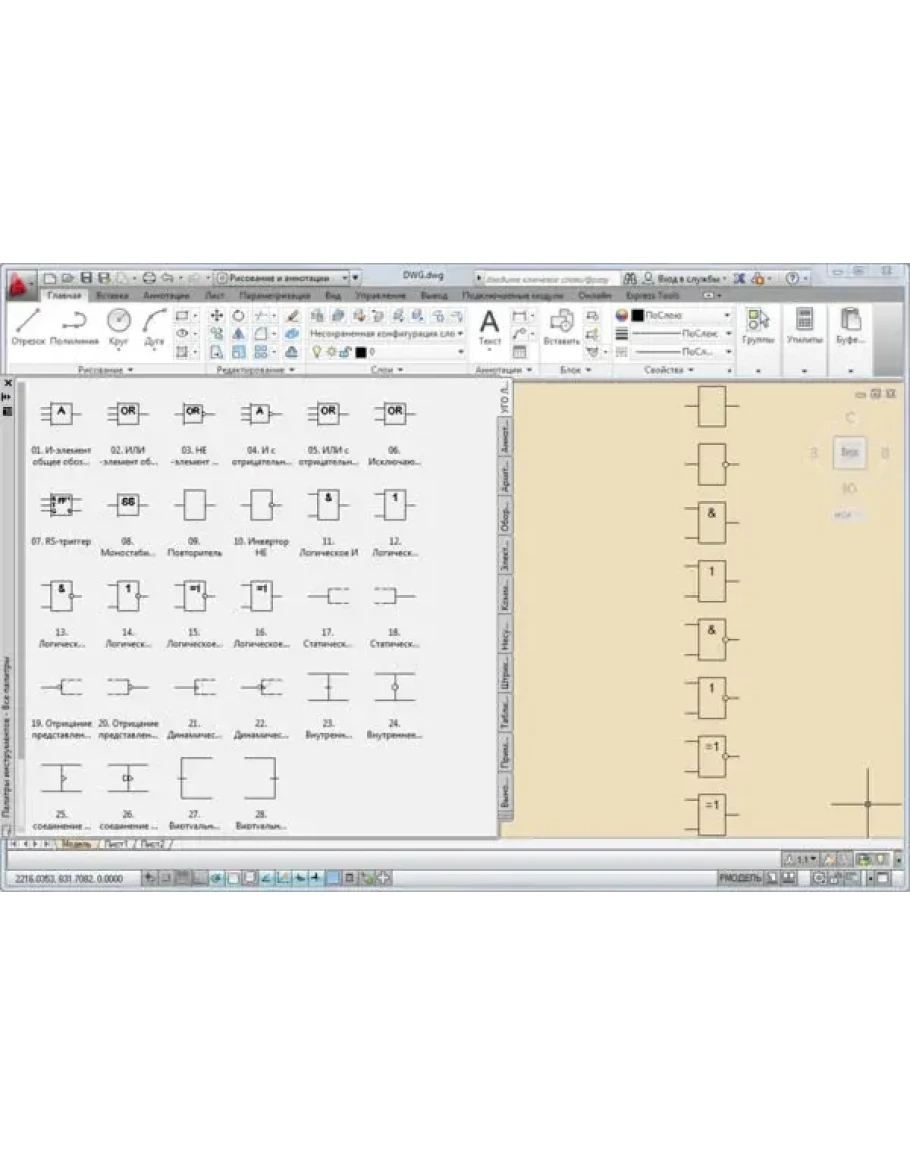

2. Логические элементы по ГОСТ 2.743-91 «Элементы цифровой техники»
3. Логические элементы согласно американскому стандарту IEEE
4. Логические конструктивные элементы по IEC (DIN EN)
5. Внутренние соединения в логических элементах по ГОСТ 2.743-91 «Элементы цифровой техники»
Условно-графические обозначения, для удобства, собраны в инструментальную палитру блоков AutoCAD.
Архив также содержит "УГО Алгоритмы и логика" выполненные, как стандартный чертеж формата AutoCAD2004/2010.
УГО составлены на основе:
1. ГОСТ 19.701-90 «Схемы алгоритмов, программ, данных и систем»
2. Логические элементы по ГОСТ 2.743-91 «Элементы цифровой техники»
3. Логические элементы согласно американскому стандарту IEEE
4. Логические конструктивные элементы по IEC (DIN EN)
5. Внутренние соединения в логических элементах по ГОСТ 2.743-91 «Элементы цифровой техники»
