ФГБОУВПО «Тюменский индустриальный университет»
Кафедра электроэнергетики и электротехники
Лабораторная работа по дисциплине: «Физические основы электроники»
Лабораторная работа № 2 Исследование полупроводникового стабилитрона
1. Цель работы
Изучение конструкции, принципа функционирования, основных свойств и параметров стабилитронов по их вольт-амперным характеристикам.
3. Задания и порядок выполнения лабораторной работы
3.1. Исследовать обратную ветвь ВАХ полупроводникового стабилитрона.

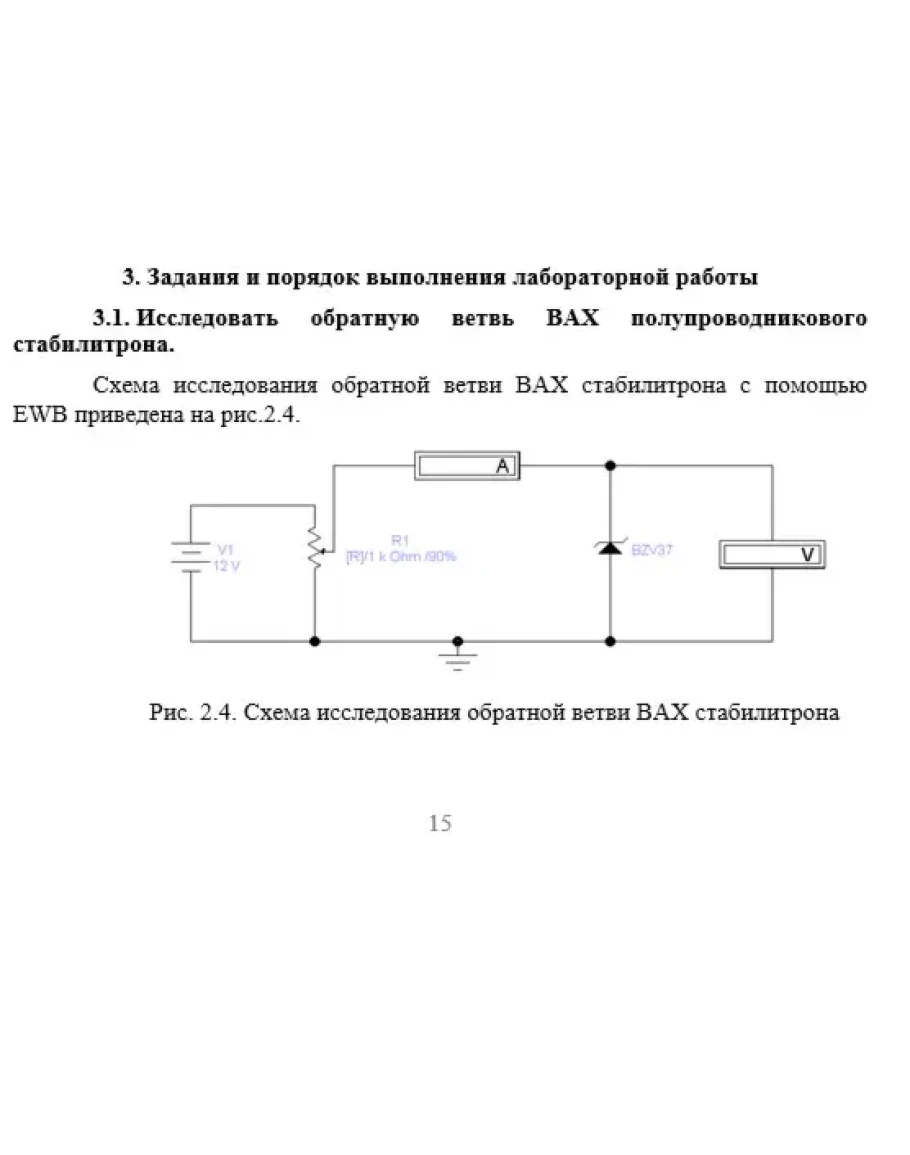

Схема исследования обратной ветви ВАХ стабилитрона с помощью ЕWB приведена на рис.2.4.
Воспроизвести принципиальную электрическую схему (рис. 2.4) в компьютерной среде EWB, установить тип стабилитрона BZV37. Потенциометром R1 изменять обратное напряжение на стабилитроне в пределах, указанных в табл. 2.1. При появлении явления пробоя можно увеличить число фиксируемых точек характеристики. Для каждого значения напряжения измерять ток и заносить в табл. 2.1.
