Тюменский индустриальный университет
Кафедра электроэнергетики и электротехники
Лабораторная работа по дисциплине: «Физические основы электроники»
Лабораторная работа № 6 Исследование полевого транзистора с управляющим р-n-переходом
1. Цель работы
Изучение конструкции, принципа функционирования, основных статических вольт-амперных характеристик и параметров полевых транзисторов.
3. Задания и порядок выполнения лабораторной работы
3.1. Исследовать семейства стоко-затворных и стоковых характеристик ПТ с управляющим р-n-переходом в схеме с общим истоком.
Для исследования семейства ВАХ ПТ можно использовать схему на
рис. 6.7.

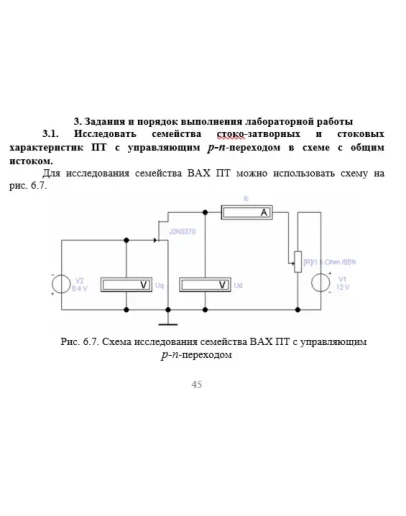

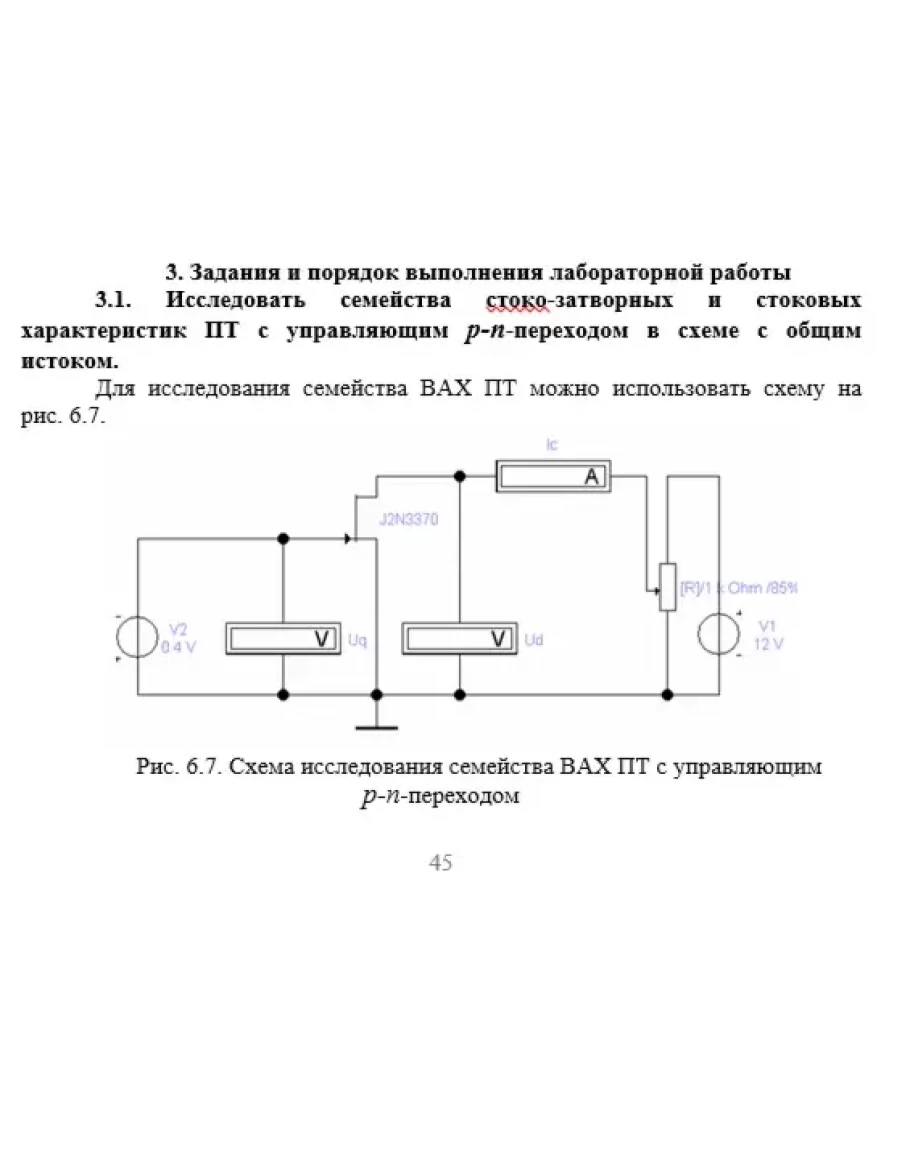

Рис. 6.7. Схема исследования семейства ВАХ ПТ с управляющим
р-n-переходом

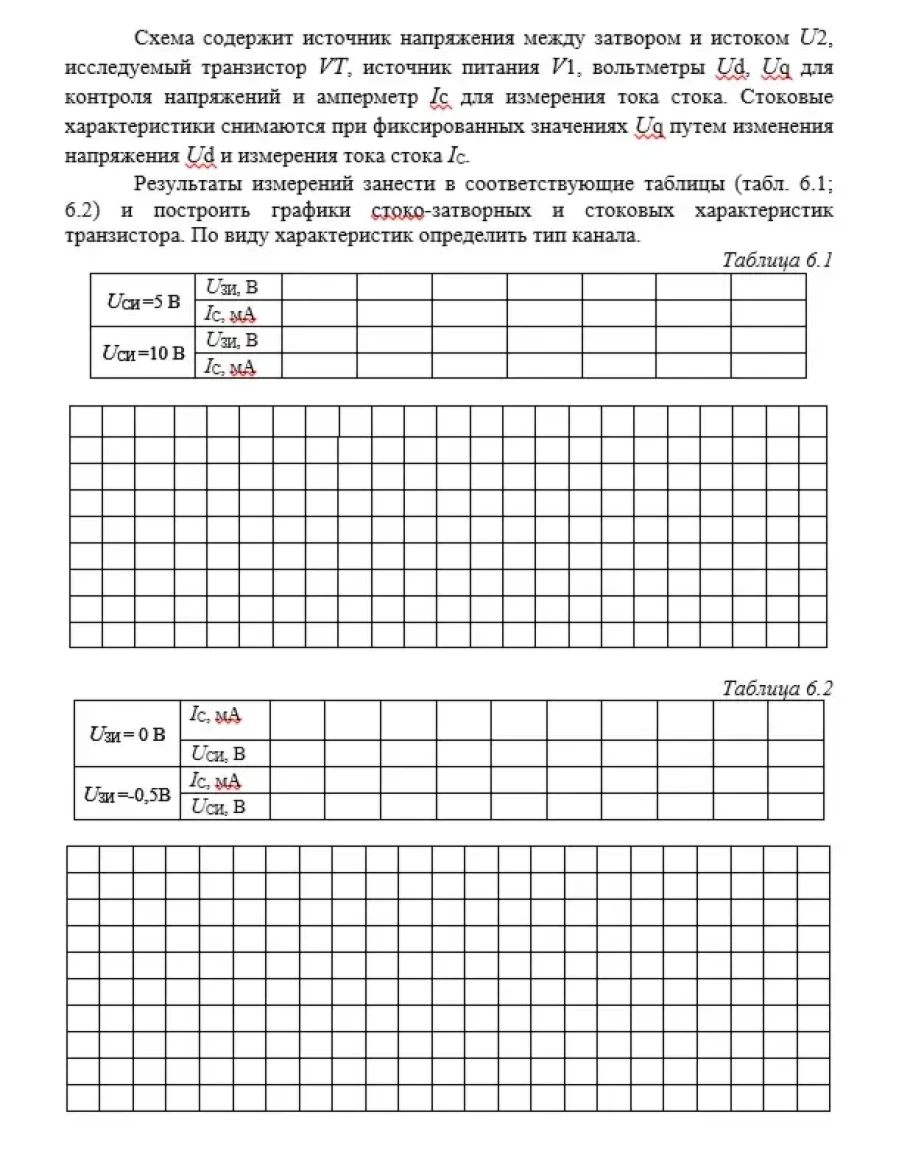

Схема содержит источник напряжения между затвором и истоком U2, исследуемый транзистор VT, источник питания V1, вольтметры Ud, Uq для контроля напряжений и амперметр Iс для измерения тока стока. Стоковые характеристики снимаются при фиксированных значениях Uq путем изменения напряжения Ud и измерения тока стока ІС.
Результаты измерений занести в соответствующие таблицы (табл. 6.1; 6.2) и построить графики стоко-затворных и стоковых характеристик транзистора. По виду характеристик определить тип канала.
