Коллекция элементов, условно-графических обозначений используемых при проектировании систем электроснабжения.

Состав:

1. УГО для создания АСКУЭ.

2. УГО электроприборов по DIN IEC.

3. УГО оборудования ВИЭ.

4. УГО опор ЛЭП.

5. УГО силовых трансформаторов.

6. УГО средств ЭХЗ.

7. УГО токоограничивающего оборудования и УКРМ.

8. УГО трансформаторов тока и напряжения.

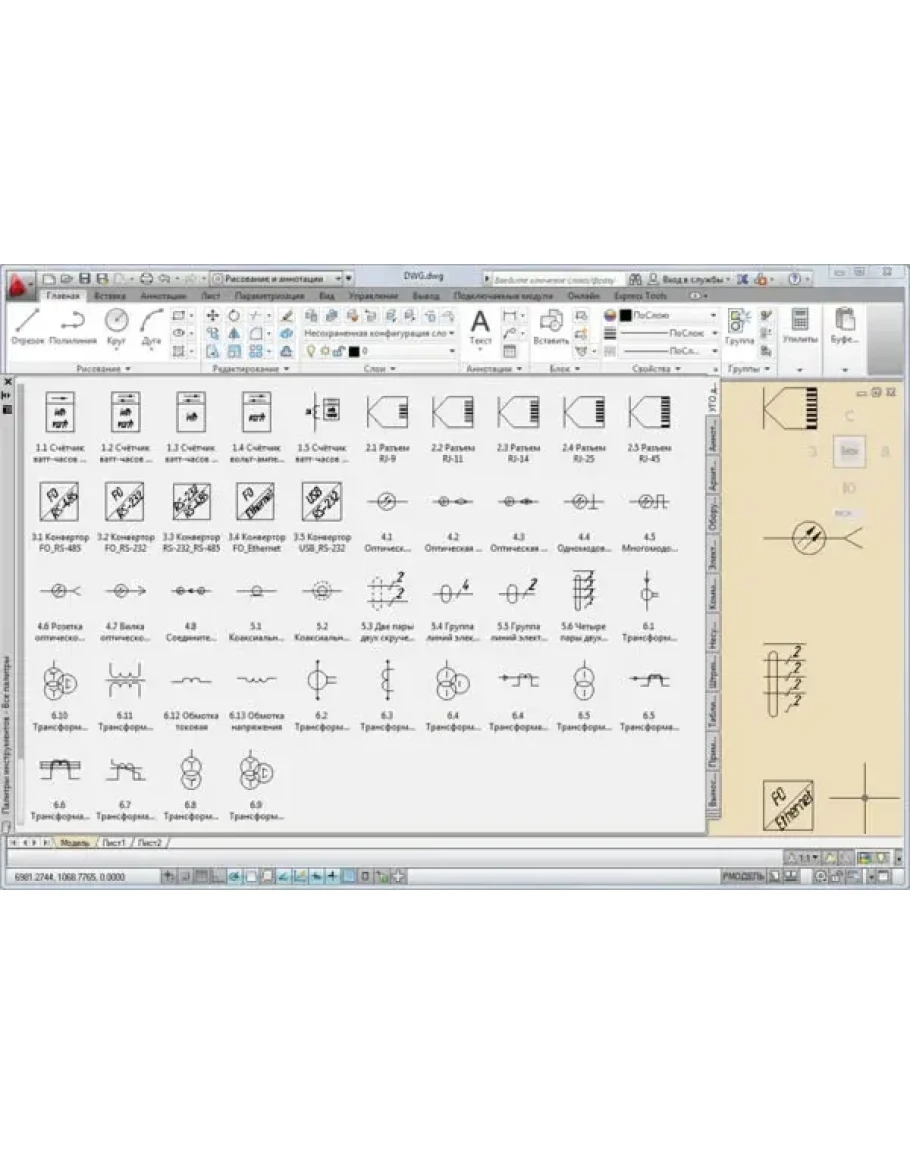

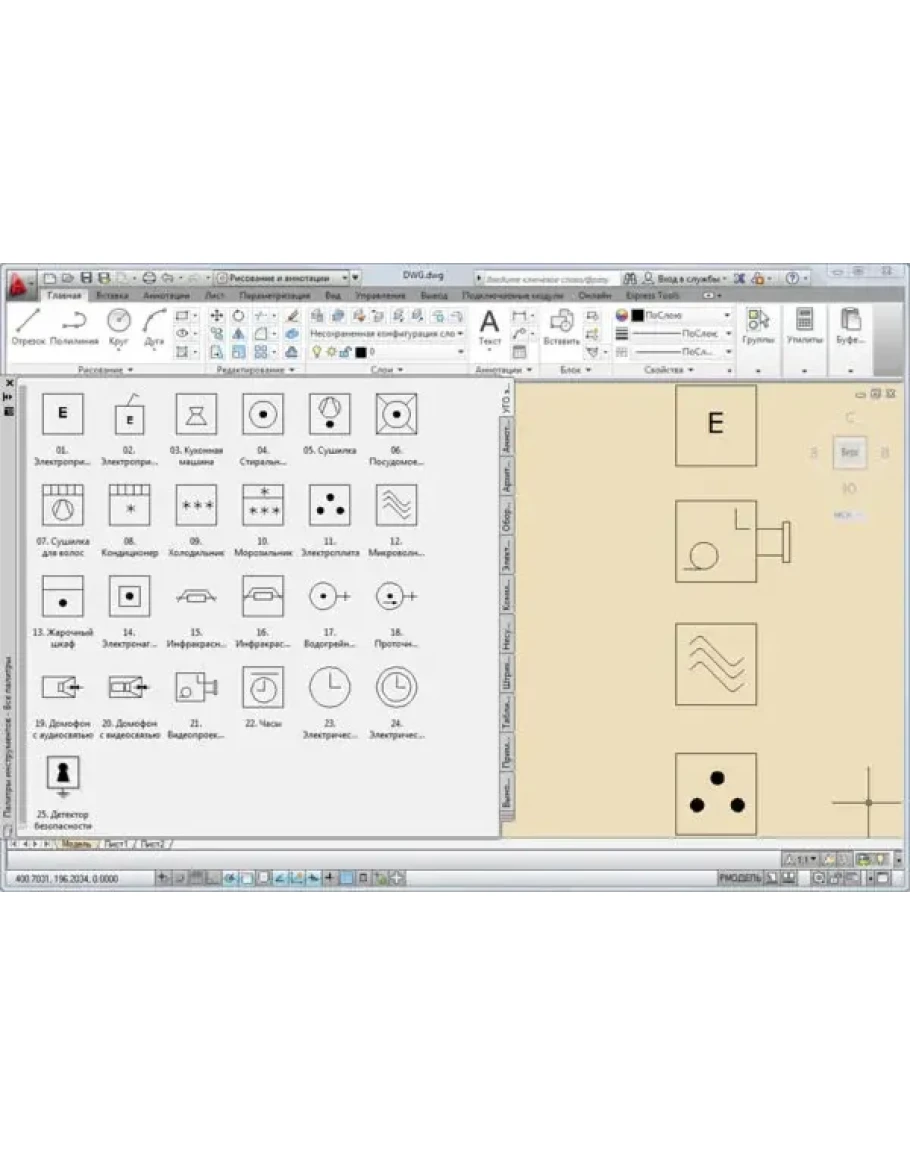

Условно-графические обозначения, для удобства, собраны в инструментальную палитру блоков AutoCAD.

Архив также содержит "УГО Алгоритмы и логика" выполненные, как стандартный чертеж формата AutoCAD2004/2010.


Примечание:

- для корректного отображения чертежей, необходимо скачать и установить инженерные шрифты ГОСТ, ГОСТ_А для AutoCAD и Windows.
