Коллекция условно-графических обозначений элементов санитарно-технических систем для проектирования зданий и сооружений различного назначения.
Базовое проектирование инженерных систем.
Создано на основе: ГОСТ 21.205-93 «Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем».
Темы УГО:
- Элементы общего применения.
- Элементы внутренних систем водопровода и канализации.
- Элементы систем отопления, вентиляции и кондиционирования.
- Обозначения баков, насосов, вентиляторов.
- Элементы трубопроводов.
- Трубопроводная арматура.
Формат – DWG.
131 элемент.
100% по ГОСТ.

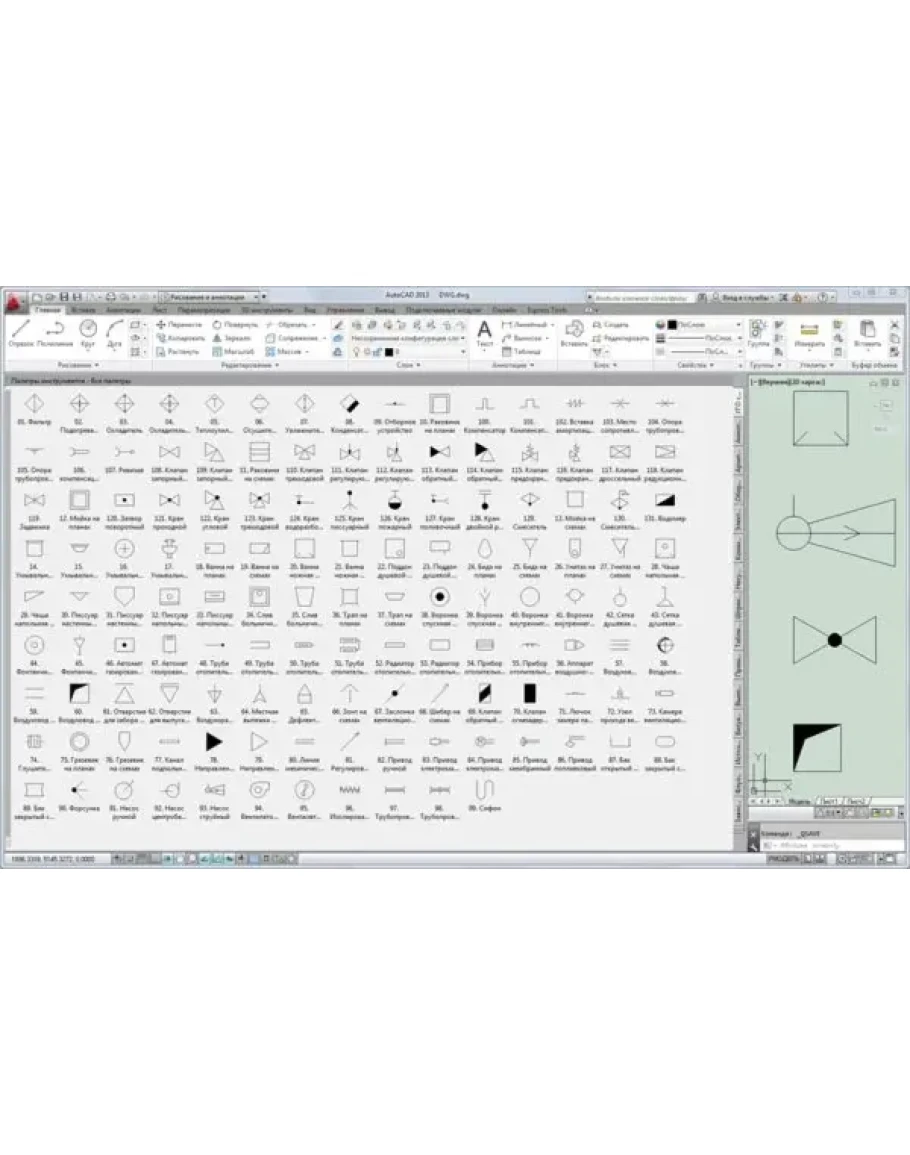

Элементы для удобства собраны в инструментальную палитру блоков AutoCAD 2010 .
Архив также содержит фалы, сделанные как стандартный чертеж формата DWG, совместимые с AutoCAD 2004-2014, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
