Коллекция условно-графических обозначений на пультах управления (УПУ) и их основные размеры.
Категории по ОКС: Графические обозначения для технических чертежей и соответствующей технической документации в области информационных технологий и телекоммуникаций.
Информационные технологии. Машины конторские.
Рекомендуется применять при проектировании систем автоматизации.
Создано на основе: ГОСТ 24505-80 «Устройства программного управления. Символы на пультах управления».
TAGs: промышленная автоматизация, SCADA.
Формат – DWG.
114 элементов.
100% по ГОСТ.

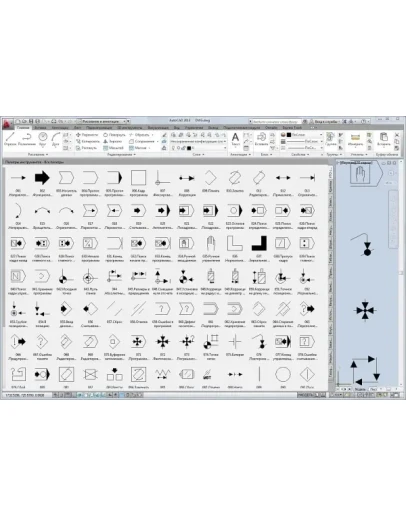

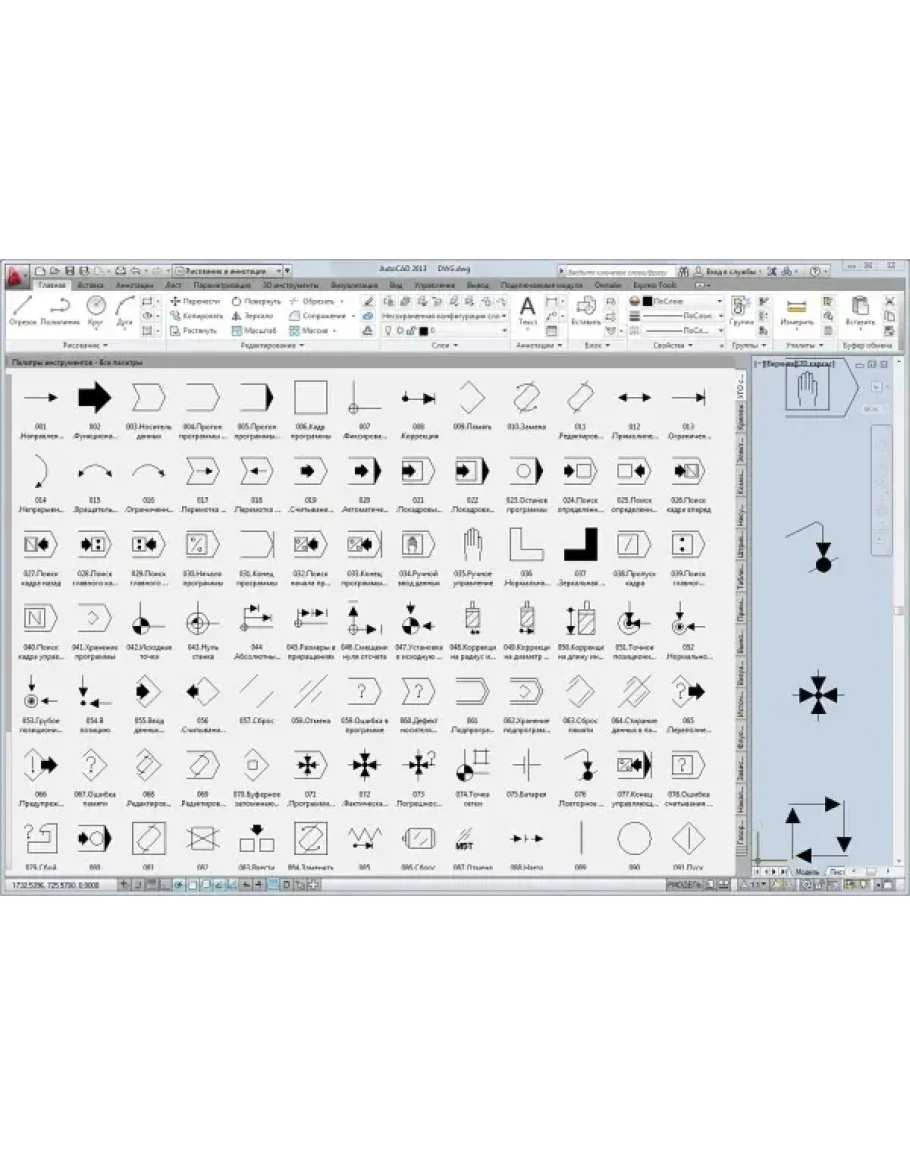

Элементы для удобства собраны в инструментальную палитру блоков AutoCAD 2010 .
Архив также содержит фалы, сделанные как стандартный чертеж формата DWG, совместимые с AutoCAD 2000-2016, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
