Курсовая работа на тему "Выбор гидротурбины для ГЭС" по предмету "Гидравлические машины" для НИУ "Московский энергетический институт"

Для ГЭС с расчетным напором Нр = 33,3 м выбрана реактивная турбина (определены система, тип, диаметр рабочего колеса, частота вращения и величина допускаемого заглубления) при номинальной мощности N= 32700кВт и высоте отсасывания при расчетном напоре, приблизительно равной Hs= -8,3м.
Для выбранной турбины построены рабочие характеристики зависимости от мощности: КПД ? (N), высота отсасывания Hs (N) и расход Q(N) для четырех различных напоров и на их основе построена эксплуатационная напорно - мощностная характеристика.

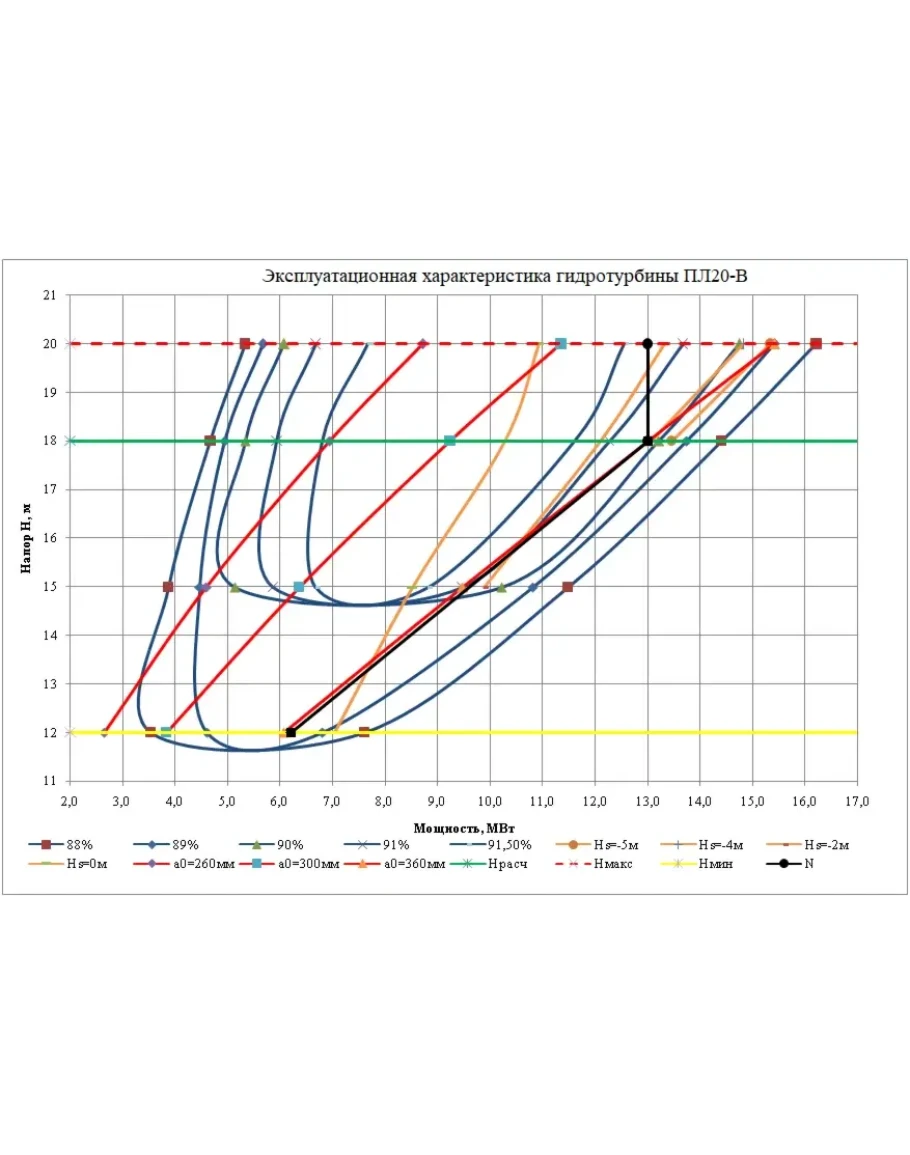

На эксплуатационной характеристике нанесены изолинии КПД, высоты всасывания, открытия направляющего аппарата, угла установки лопастей и линию ограничения мощности по генератору и турбине.
Разработан габаритный эскиз установки турбины ПЛ-40б и выбрана отметка рабочего колеса.
Пояснительная записка 20стр. в Word, чертеж "Габаритный эскиз установки турбины ПЛ-40б" в AdobeAcrobatReader.

Содержание
1 Выбор системы и типа гидротурбины, определение её основных параметров
2. Расчет и построение рабочих характеристик
3. Построение эксплуатационной характеристики
4. Разработка схемы установки
Литература
