Решение задачи С3 Вариант 95 из решебника по теоретической механике методички Тарг С.М. 1983 года.
Сверьте условие к задаче С2 (Стр. 12-14 в методичке Тарг С.М. 1983):

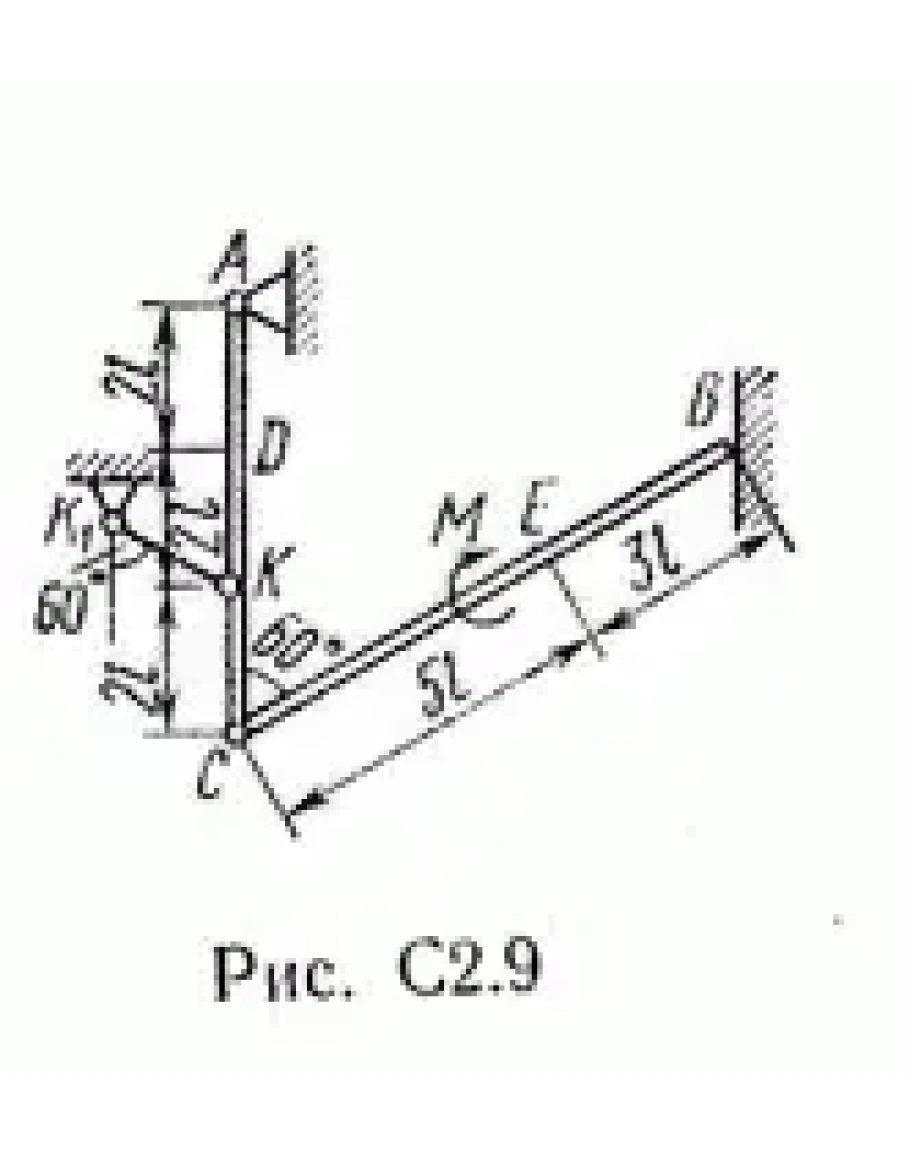

Однородные брусья АС лесом P1 = 15 Н и ВD (или BС) весом P2 = 25 H расположены в вертикальной плоскости (рис. С2.0—С2.9. табл. С2). В точке С брусья или свободно опираются друг о друга (рис. 0—5), или соединены шарниром (рис. 0-9). Внешними связями являются шарнир в точке А, невесомый стержень КК1, шарнир в точке В (на рис. 0-5), выступ Н (на рис. 6) и гладкая плоскость (на рис. 7 - 9 в точке В).

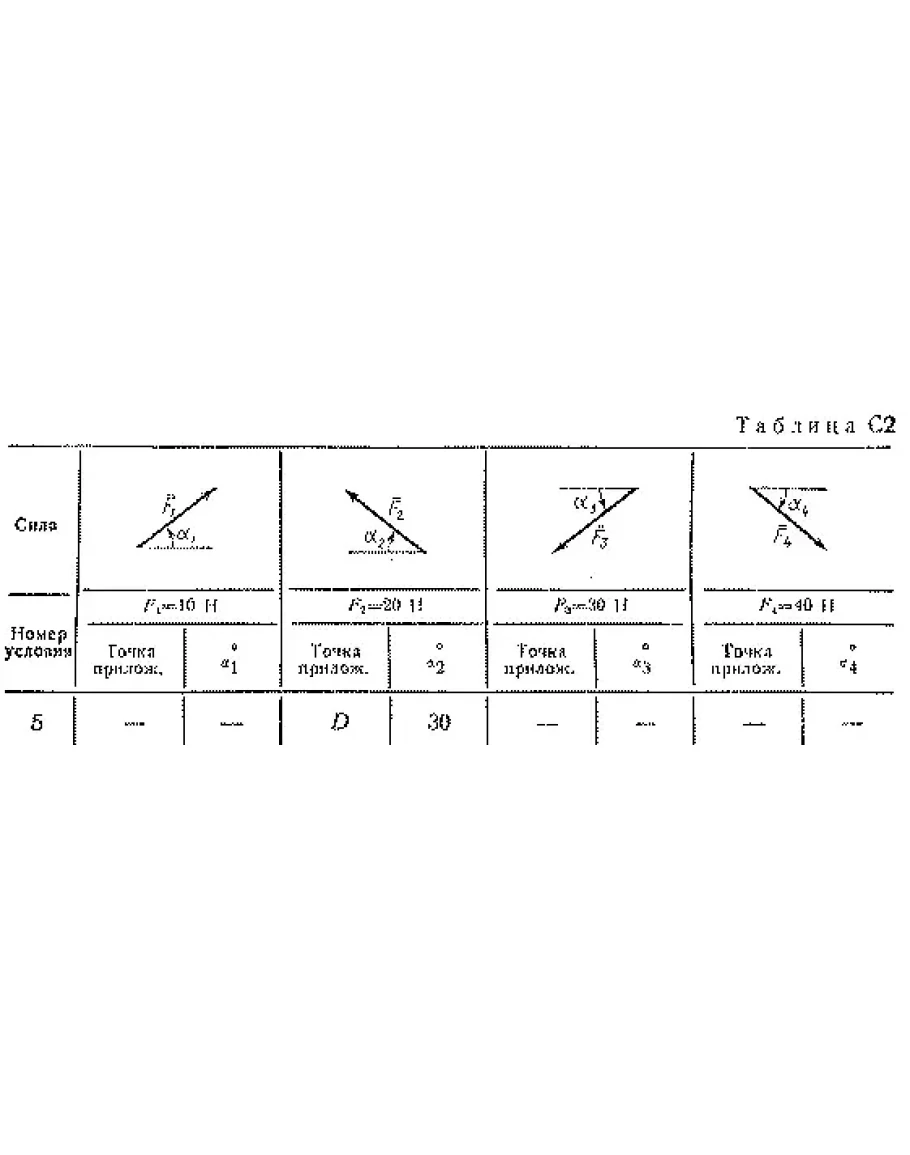

На брусья кроме сил тяжести действуют пара сил с моментом М = 50 Н·м и сила, величина которой, направление и точка приложения указаны в табл. С2.
Определить реакции связей в точках А, В, С и К (на рис. 6 в точках А, С, К и Н). При окончательных расчетах принять l = 0,2 м.
Сверьте условие к задаче С2 (Стр. 12-14 в методичке Тарг С.М. 1983):
Однородные брусья АС лесом P1 = 15 Н и ВD (или BС) весом P2 = 25 H расположены в вертикальной плоскости (рис. С2.0—С2.9. табл. С2). В точке С брусья или свободно опираются друг о друга (рис. 0—5), или соединены шарниром (рис. 0-9). Внешними связями являются шарнир в точке А, невесомый стержень КК1, шарнир в точке В (на рис. 0-5), выступ Н (на рис. 6) и гладкая плоскость (на рис. 7 - 9 в точке В).
На брусья кроме сил тяжести действуют пара сил с моментом М = 50 Н·м и сила, величина которой, направление и точка приложения указаны в табл. С2.
Определить реакции связей в точках А, В, С и К (на рис. 6 в точках А, С, К и Н). При окончательных расчетах принять l = 0,2 м.
