Качество сборки автомобилей обеспечивается соединением деталей с требуемой посадкой.
Решить задачу
Исходные данные
Автомобиль – ЗИЛ-431410
Агрегат (узел) – двигатель: ЗИЛ-508.10
Деталь №1 – блок цилиндров (верхнее отверстие под гильзу)
Деталь №2 – гильза цилиндра (наружный диаметр)
Соединение деталей имеет размер ф125H7/h7
Определить
а) принятую систему данного соединения
б) посадку основные отклонения и квалитеты отверстия и вала;
в) верхние и нижние отклонения отверстия и вала;
г) предельные размеры отверстия и вала;
д) допуски на изготовления отверстия и вала; (сначала подсчитать через их предельные размеры, а затем проверить через их отклонения);
е) максимальный и минимальный зазоры данного соединения;
ж) допуск зазора (сначала подсчитать через максимальный и минимальный зазоры, а затем проверить через допуски на изготовление отверстия и вала).

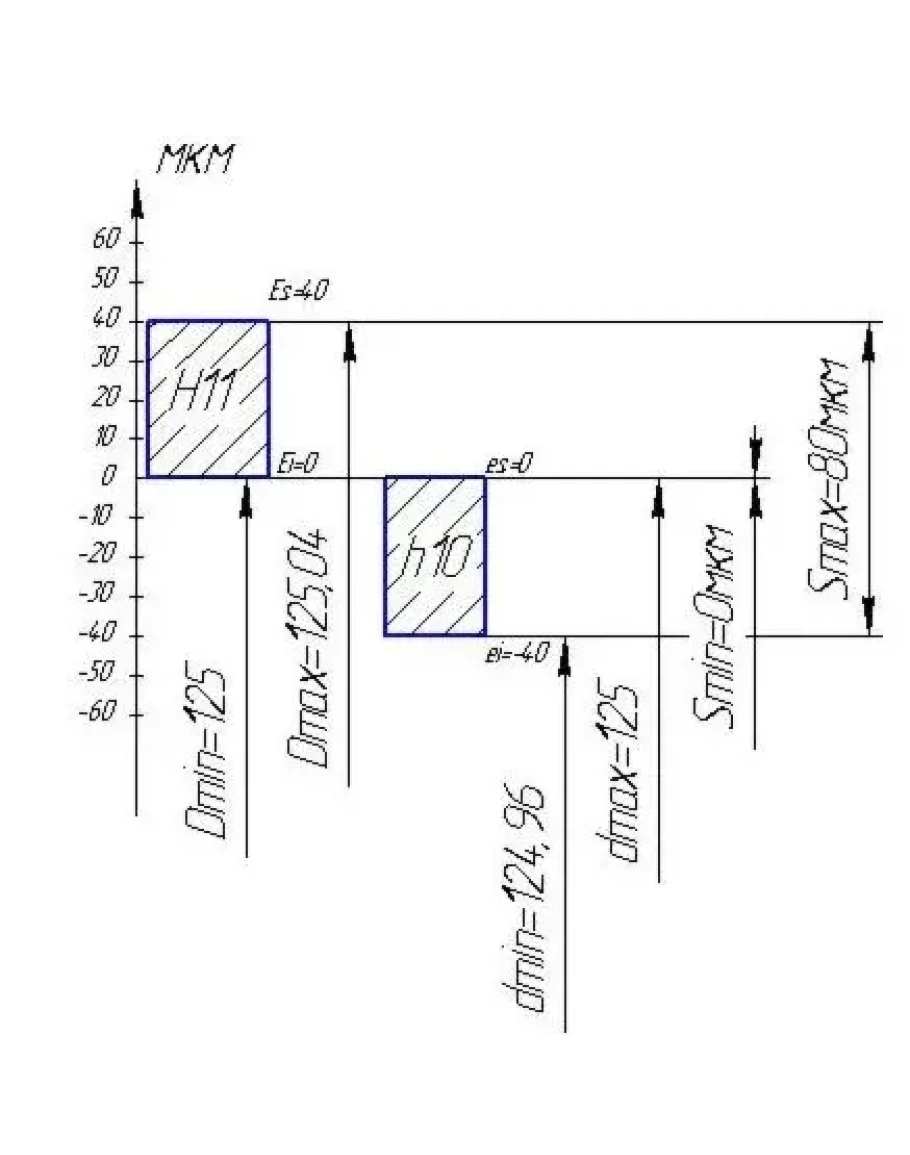

Выполнить графическое изображение полей допусков данного соединения в масштабе 1000 : 1, на котором показать их отклонения, предельные размеры и величины максимального и минимального зазоров.
Выполнить чертежи в тетради рис. 1 с указанием цифровых значений предельных отклонений данных деталей и соединений на чертежах.
Решить задачу
Исходные данные
Автомобиль – ЗИЛ-431410
Агрегат (узел) – двигатель: ЗИЛ-508.10
Деталь №1 – блок цилиндров (верхнее отверстие под гильзу)
Деталь №2 – гильза цилиндра (наружный диаметр)
Соединение деталей имеет размер ф125H7/h7
Определить
а) принятую систему данного соединения
б) посадку основные отклонения и квалитеты отверстия и вала;
в) верхние и нижние отклонения отверстия и вала;
г) предельные размеры отверстия и вала;
д) допуски на изготовления отверстия и вала; (сначала подсчитать через их предельные размеры, а затем проверить через их отклонения);
е) максимальный и минимальный зазоры данного соединения;
ж) допуск зазора (сначала подсчитать через максимальный и минимальный зазоры, а затем проверить через допуски на изготовление отверстия и вала).
Выполнить графическое изображение полей допусков данного соединения в масштабе 1000 : 1, на котором показать их отклонения, предельные размеры и величины максимального и минимального зазоров.
Выполнить чертежи в тетради рис. 1 с указанием цифровых значений предельных отклонений данных деталей и соединений на чертежах.
